6、氣缸、活塞：


圖6-1 GY6氣缸


圖6-2 氣缸的另一視角圖

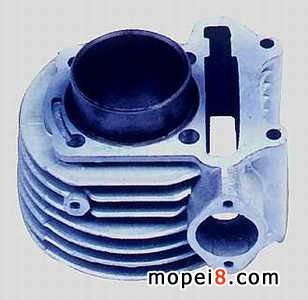

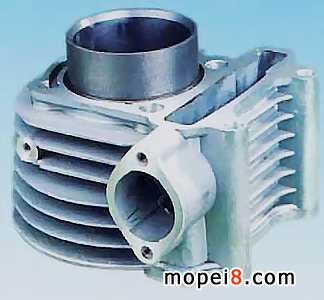

GY6氣缸如圖6-1所示。我們從圖6-1可以看到，在氣缸體邊上有槽（或叫正時鏈條通道），正時鏈條從此通過到達氣缸頭，其中還要安裝鏈條的導板片（圖6-3a）、鏈條張緊器（圖6-3b）。圖6-1中我們可以看到氣缸正前方有一個孔，它是用來安裝正時鏈條的鏈條調整器總成的，鏈條調整器總成如圖6-3所示。當正時鏈條發生磨損松動及異響時，我們可以通過鏈條調整器來對其進行一定的調整。

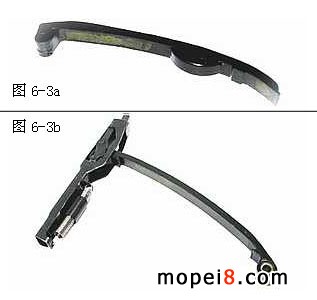

圖6-3a 導板片 圖6-3b 鏈條張緊器


圖6-3 GY6鏈條調整器總成


我們在前面已經了解過曲軸箱，在實際的安裝中，圖6-1所示的氣缸，應該是反過來朝下安裝在曲軸箱上的。在圖6-1中，氣缸中間圓形的缸套部分，就是活塞在氣缸中上下運動的空間。我們沒有找到GY6活塞的專門圖片，但圖6-4給出了一些活塞的照片，圖6-5給出了一組活塞環的照片。

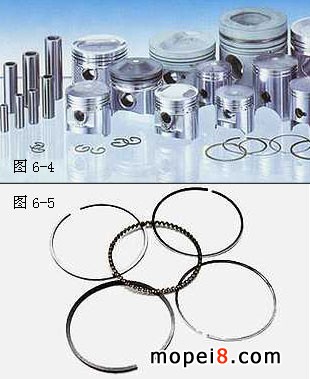

圖6-4 一組活塞圖片 圖6-5 一組活塞環圖片


見圖6-4，活塞上有環槽部，用來安裝活塞環。活塞環分氣環、油環。GY6有二道氣環，一道油環。氣環是用來防止燃燒室氣體進入曲軸箱，而油環是用來防止潤滑機油竄入燃燒室的。在這里給大家提一個問題，為什么活塞頂部有兩個傾斜凹坑？你想一想吧，答案是： 避免活塞位于氣缸上止點時與進排氣門相撞而設置的。

國產上述GY6配件零售價格：缸體大約是￥200多塊，國產的活塞價格大約是￥40左右，活塞環￥70左右。合資的和進口的就貴許多，甚至數倍。


7、GY6強制風扇：

在上述的文章中，我們看到了躲在屁股下座墊下發動機里的某些真面目，但是也許會有超級菜鳥問，我還是看不到呀！是的，氣缸頭和氣缸是被包圍起來的，像巴基斯坦的婦女，永遠戴著一層面紗，這個面紗就是：發動機風扇導風罩，如圖7-1所示。圖7-2是風扇蓋。圖7-3是各種冷卻風扇。

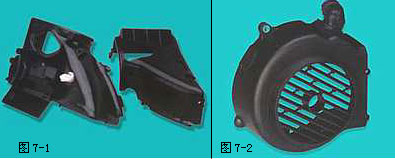

圖7-1 風扇導風罩                      圖7-2 風扇蓋



圖7-3 各種冷卻風扇

在上文中我們看到了氣缸頭、氣缸的圖片，為了帶走燃燒產生的大量熱量，我們可以看到它們外周覆蓋的巨大散熱片，但是還是不行啊，熱啊，于是就用塑料罩包起來，用風扇不停地吹，塑料罩的功用就是形成冷卻氣流流動的氣道。風扇是固定在右曲軸箱蓋上，和磁電機轉子一同運動旋轉，一刻不停地吹向氣缸、氣缸頭。

8、連桿、曲軸：

GY6連桿圖片見圖8-1，曲軸圖片見8-2。

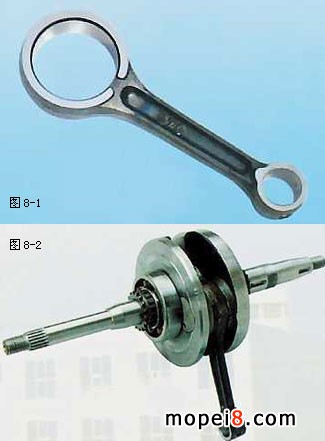

圖8-1 GY6連桿 圖8-2 豪邁曲軸連桿總成

混和氣燃燒時，活塞在氣缸內做上下往復運動，曲軸連桿將活塞的上下往復運動轉變成曲軸的旋轉運動，曲軸再將動力傳遞給變速機構，驅動后輪旋轉。

我們在前面已經看過左右曲軸箱的照片，曲軸連桿總成就是安裝在曲軸箱中的，在GY6曲軸箱中，曲軸的左面安裝有正時鏈條，曲軸的右面安裝有機油泵總成、磁電機總成。 正時鏈條、機油泵總成、磁電機總成的能量來源都是來自于曲軸的旋轉運動。從圖8-2中我們可以看到曲軸的左右兩邊都有小齒輪，就是通過這些小齒輪將動力傳導給上述各零件（其中磁電機飛輪是通過與曲軸相連接的半園鍵驅動的）。于是，機油泵工作將潤滑油壓到各個零件表面及缸頭，磁電機總成里的飛輪（即轉子）旋轉切割磁力線發電，正時鏈條驅動氣門打開與關閉。整個內燃機系統就運轉起來了。


關于機油泵、磁電機，我們在后續文章中會介紹。你將會看到它們的廬山真面目。

9、電氣系統、點火裝置、點火正時

由于這幾個問題是相互聯系在一起的，所以把它們放在一起講解。

（1）電氣系統

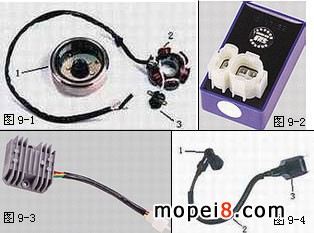

圖9-1是GY6磁電機總成，磁電機由飛輪組件和定子組成，如圖9-1所示，其中1是飛輪組件，也叫轉子組件，其金屬殼內緣有6塊永久磁鐵。2、3是定子組件，2是由6個銅線繞組線圈組成，其中包含低壓點火線圈、充電照明線圈。3是脈沖感應線圈（觸發線圈）。在這里我們復習一下，磁電機是安裝在發動機右曲軸箱蓋上的，拆下風扇就可以看到飛輪。


圖9-1 磁電機總成   圖9-2 CDI點火器
圖9-3 穩壓整流器   圖 9-4 高壓點火線圈

磁電機在臺灣的摩托車圖紙上也標"發電機",當曲軸旋轉帶動飛輪旋轉時，磁電機線圈切割磁力線產生交流電，產生的電力作為全車所有用電部件的能量源泉。

摩托車發動機要工作的三個條件是油、氣、火，這個火指的就是點火，磁電機也是點火能量的來源。 GY6磁電機線圈共有三組獨立線圈：第一組給CDI點火器中的儲能元件（電容）充電，（什么是CDI后面會叫到），我們稱為低壓點火線圈。第二組是給蓄電池充電，給大燈照明，我們稱為充電照明線圈。第三組是觸發線圈，控制CDI中的電容放電。

圖9-2是點火器，它的全稱應該叫：電容放電式點火裝置，CDI是電容放電點火的縮寫。它的內部只是一個構造簡單的電路板，上面不外乎是有三個基本元件：一個電容C、一個可控硅SCR,一個二級管D。電路板用環氧樹脂固封（我想是為了防水之類吧），就成了圖9-2所示的樣子。將CDI點火器加熱到100攝氏度左右，就可脫掉固封物，取出電路板。



圖9-3是穩壓整流器的外形，其內部是一個穩壓整流電路板，將它用環氧樹脂灌封后，再裝在一個帶散熱片的鑄鋁盒中，就成了我們在圖9-3中所看到的樣子。磁電機充電照明線圈送過來的交流電通過它調整后，一路供蓄電池充電，一路供前大燈照明。

圖9-4是高壓點火線圈及其組件，3是高壓點火線圈，俗稱"高壓包"，有的書上寫高壓線圈，有的寫點火線圈，都是指的它。它的作用是將CDI中輸出的脈沖電壓放大，產生高壓，然后通過高壓線2，到高壓帽1，使火花塞放電。通常使火花塞放電的電壓要8KV以上----13KV。圖9-5是高壓點火線圈的一幅大圖。。


圖9-5 高壓點火線圈大圖



（2）點火裝置是如何工作的？

當磁電機飛輪旋轉時，磁電機低壓點火線圈向CDI點火器中的電容C充電，點火能量暫存在電容C中，當曲軸轉到需要點火的時刻（一定的氣缸壓縮行程時），磁電機觸發線圈產生脈沖電壓，使CDI點火器中的可控硅導通，此時電容C向高壓點火線圈放電，高壓點火線圈中感應出高電壓，使火花塞產生電花火。 當摩托車不能啟動，如果是火花塞無火花時，查找故障點就可以沿著以上所述點火裝置的工作過程去查找，只不過查找順序應相反。

（3）什么是點火正時？

我們在前面第5部分中就接觸到了"正時"一詞，在這兒，我們又第二次講到它。

在前面第5部分中我們學習了配氣結構，配氣結構的目的就是使進排氣呼吸自如，即配氣正時。而這里我們要講到的是"點火正時"，它是發動機得到正常工作，發揮最佳動力性能的另一個必要條件。

為什么要點火正時？當混和氣在氣缸中被壓縮到適當好處時，就需要點火，而什么時候是最適當的呢？是活塞行程到氣缸最上面時嗎（上止點）？否！因為汽油的燃燒需要時間，雖然是瘋狂的燃燒，但是從開始燃燒到燃燒結束，是需要一定的時間的，所以，在活塞壓縮行程到達氣缸上止點前，需要提前點火。如果這個提前點火實現，我們就說它是點火正時的（正確的）。

通常，這個提前的點火時間，我們用點火提前角來表示。（由于篇幅所限，點火提前角的概念在這就不敘述了）

在GY6發動機中，點火提前角是靠磁電機觸發線圈與飛輪觸發磁鐵的相對位置來實現的，在右曲軸箱蓋上有安裝對準標記，通過安裝固定后，這個提前角度也就是固定的。另外，在CDI點火器中也能產生有限的點火提前角度，通常是10多度 。所以，GY6的上所能夠提供的點火提前角變化范圍是比較小的。

國外大排量車子，都是用復雜的電路和集成芯片，來實現在不同轉速變化下需要的最佳點火提前角，來實現最佳的功率與扭距輸出。我知道的合資車GN125就采用了以集成芯片2981為核心的點火器電路。但是這些大排量車子的點火器壞了就完蛋了，因為你可能還搞不清楚它用的是什么集成芯片，只有買昂貴的拆車零件。現在發展的電噴發動機，更是通過CPU分析計算各傳感器采樣值，產生最佳的點火提前角。

目前國產的大部分車子，使用的都是CDI點火器，在上文中我們已經說到，這種點火器并不太好，幾乎不能夠提供多少點火提前角，之所以大量使用的原因，還是由于它成本低廉（大量批發只要幾元一個），簡單可靠。許多國內廠商還將CDI幾個字母印在車上炫耀，實在是不敢恭維。

一點題外話。下面我們繼續我們的GY6發動機解析之旅。




10、變速和傳動系統

�。�1）為什么需要變速器和離合器？

我們在前邊內容講到，曲軸連桿將活塞的上下往復運動轉換成曲軸的旋轉運動，那么，曲軸的動力是如何傳遞到后輪的呢？我們知道，曲軸的旋轉轉速是很高的，2200轉左右車子才起步，顯然，后輪是不可能以這樣的轉速動作的，我們需要獲得不同轉速下的不同車速和扭矩，這個功能就由變速系統來完成。

除此之外，當我們飛馳時，我們需要將動力傳送到后輪，當我們要停下來時，則需要能夠切斷動力，這個動作是由離合器來完成的。離合器在變速系統與傳動系統之間，起一個柔和地傳遞動力（切斷動力）的作用。

�。�2）變速器工作原理

在講解實際的GY6變速器之前，我們先來了解變速器的工作原理，這樣會比較容易理解后述部分。簡單地說，變速器就是根據這一原理來設計的：小齒輪（或小帶輪）為主動輪傳動大齒輪（或大帶輪），則轉速降低扭矩增加；大齒輪（或大帶輪）為主動輪傳動小齒輪（或小帶輪），則轉速增高扭矩降低。該原理不僅僅適用于踏板車變速器，而且適用于跨騎車變速器。

踏板車上的無級變速器，就是利用這一原理：當皮帶在前主動輪、后從動輪上發生直徑變化，車速和扭矩就發生相應變化。

　（3）踏板車上的一次變速傳動機構

踏板車上使用的是離心式無級變速器、離心式自動離合器，從字面上我們可以看出，變速和離合都是利用離心力來完成。圖10-1是GY6的變速傳動系統部分（皮帶輪）。



圖10-1 皮帶輪部分結構

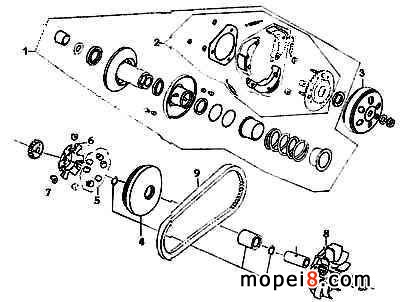

如圖10-1所示，皮帶輪主要是由主動皮帶輪和從動皮帶輪兩部分組成。圖中部件1是從動皮帶輪組件，部件2是從動板組件，部件3是離合器外套，部件1、2、3共同組成從動皮帶輪。從動皮帶輪在有些書上又叫"傳動皮帶輪"。部件4是滑動式驅動盤（有的書上叫滑動主動盤），部件5是配重滾子（臺灣叫普利珠），部件6是斜坡板（又叫滑動板），部件7是斜坡板邊件（有的書上叫滑動片），部件8是驅動皮帶扇葉盤（有的書上叫主動盤），部件4、5、6、7、8構成主動皮帶輪，主動皮帶輪在有些書上又叫"驅動皮帶輪"。各位看官看到這兒，可能會覺得比較麻煩，怎么這么多叫法，我想這是各個廠家自己的喜好吧。

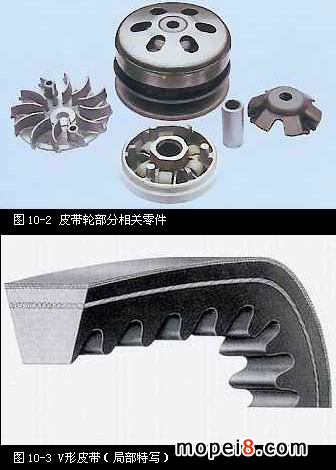

圖10-2、圖 10-3給出了上述一些零件的實物圖。



工作過程：（如圖10-1）當發動機轉速升高時，慣性離心力增大，離心滾珠（部件5）沿斜坡板（部件6）由里向外滾動，使滑動主動盤（部件4）向主動盤（部件8）方向滑動，同時V形皮帶向外擠壓，這樣一來，V形皮帶的直徑由小變大。與此同時，由于V形皮帶的內周長是一定的，在皮帶張力的作用下，從動皮帶輪克服彈簧壓力，使滑動從動盤沿軸向離開從動盤，致使從動皮帶輪上的V形皮帶包角直徑減小，此時車速升高。反之，當發動機轉速下降時，由于慣性離心力的減小，以上部件做相反動作，致使V形皮帶的前后半徑發生相反變化，此時車速減慢。

講起來比較枯燥，在這兒大家只要了解它的組成就行了，如果有機會打開發動機邊蓋（左曲軸箱蓋），看看實物，就會明白。我在這兒借用一位師傅的話：很多問題，雖然在腦子里無法想象，但是見了實物，就迎刃而解了。

　（4）離合器

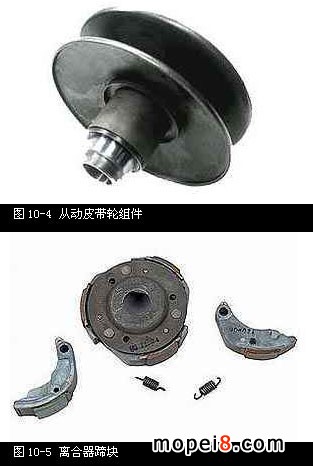

離合器就是圖10-1中的部件2、3。圖10-5是離合器蹄塊，GY6的離合器內有三個蹄塊，蹄塊是被拉簧向內拉緊的，當發動機轉速增高時，3個蹄塊產生離心力，當離心力超過拉簧的預拉力并達到一定數值時（發動機轉速增高至2200轉以上時），蹄塊與外沿的摩托盤貼合，產生磨擦力，進而構成一個力矩傳遞到變速箱主軸。當發動機轉速下降（至1500轉時），蹄塊所產生的離心力不足以克服拉簧拉力，就不能與磨擦盤貼合，離合器就處于分離狀態，此時傳遞到后輪的動力被切斷。




�。�5）踏板車上的二次變速傳動機構

在前面第（3）中我們講到踏板車上的一次變速傳動，這里我們要講二次傳動。二次傳動，一般是在曲軸箱后端裝有齒輪箱，以進一步減速，就是我們經常說的減速箱齒輪，也就是我們平時按照說明書要求，定期更換齒輪油以潤滑的部件，即是圖10-6所示的齒輪組件。


圖10-6 GY6齒輪組件


圖10-7 末級傳動裝置

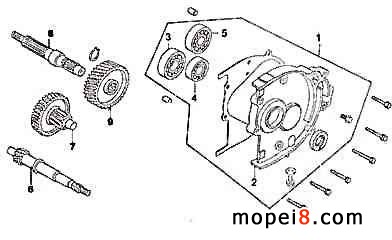

齒輪組件在齒輪箱中的安裝位置，如圖10-7所示，回憶我們在本文第一部分第3點中所述，圖10-7中的部件2是末級齒輪箱蓋，部件1是主軸蓋組，部件3、4、5是軸承（6204、6202、6203軸承），部件6是副軸（也叫驅動軸），部件7是副軸組件，部件8是主軸（也叫最終軸），部件9是最終齒輪。

注意到在這里我們多次用到了末級這個詞語，也即是說，到了這里，動力就傳遞給最末的后輪輪轂了。

總結一下，結束第10大點，在變速和傳動系統部分，動力的傳遞路線是：曲軸--->皮帶輪無級變速---（1次變速傳動）---->離合器----->末級齒輪組件---（2次減速傳動）--->后輪輪轂。


11、潤滑系統


圖11-1 GY6機油泵

四沖程發動機的潤滑，采用的是壓力與飛濺相結合的方式， 圖11-1是GY6的機油泵，關于此機油泵的原理，筆者尚未搞清楚，搞不清楚它是轉子式油泵還是什么齒輪式油泵，有知道的朋友可以告訴我一下。但是可以肯定的是，圖11-1所示的機油泵，將把曲軸箱中的機油加壓后，輸送到曲軸、凸輪軸、軸承等高速高負荷的零件表面。在氣缸、氣缸頭中，有相關的油道以通過潤滑油。對于難于實現壓力潤滑的部位，則利用曲軸、齒輪等旋轉飛濺起來的、或者是重力下落的機油來潤滑，如氣缸壁、正時齒輪等。



GY6機油泵的位置：在曲軸箱中，拆下磁電機，拆下右曲軸箱蓋、起動離合器、機油泵隔離板就可看到。機油泵通過機油泵驅動鏈條，被曲軸驅動。

在下將所知一二濫于充數，列為第11點，希望大家看了不要生氣，并請給予指正。



12、啟動機構


（1）腳啟動機構

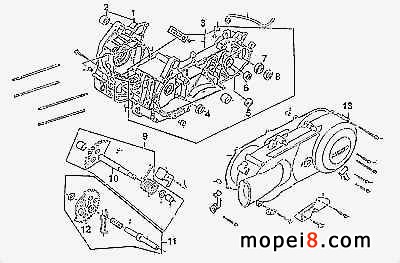

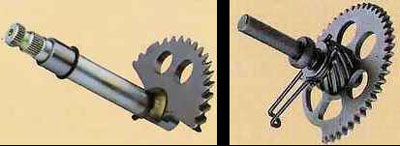

腳啟動組件安裝位置如圖12-1所示，部件10是起動軸，部件11是起動惰輪組合，實物如圖12-2、圖12-3所示。


圖12-1 腳啟動機構安裝圖

拆下起動磴桿，拆下左曲軸箱蓋（圖12-1部件13），你就可以看到：皮帶，皮帶套著的前端是叫主動輪，后端是從動輪，這你都可以不用管它。你需要注意的是這兩者之間的二根軸，一個是起動軸組合（靠后）、一個是起動惰輪軸（在前）。

它們的工作過程是：腳踩動起動磴桿時，力量傳遞給起動軸，起動軸上的齒輪將動力傳遞給前面的起動惰輪，（起動惰輪是由起動惰輪軸固定在曲軸箱上的，），然后，起動惰輪上的齒輪片再將力量傳遞給曲軸，曲軸旋轉，此時按動點火開關，汽缸里的汽油被點燃燒，從而發動機燃燒工作。



圖12-2 起動軸組合                 圖12-3 起動惰輪組合


圖12-4 起動蹬桿

�。�2）電啟動機構

電啟動機構由啟動開關、啟動繼電器、啟動電機、單向啟動離合器、蓄電池組成。

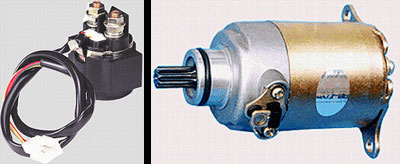

圖12-5 啟動繼電器          圖12-6 啟動電機

工作過程：用鑰匙將電鎖開關轉至ON的位置，蓄電池電源接通，按下啟動開關---->啟動繼電器工作（觸點回路接通）----->啟動電機運轉（齒輪軸旋轉并帶動齒輪組合）------>單向啟動離合器動作------>磁電機轉子運轉------>曲軸旋轉------>活塞上下運動壓縮------>點火成功。

以上共分12個部分對GY6發動機進行了描述和圖解，不對之處，還請大家指正。
